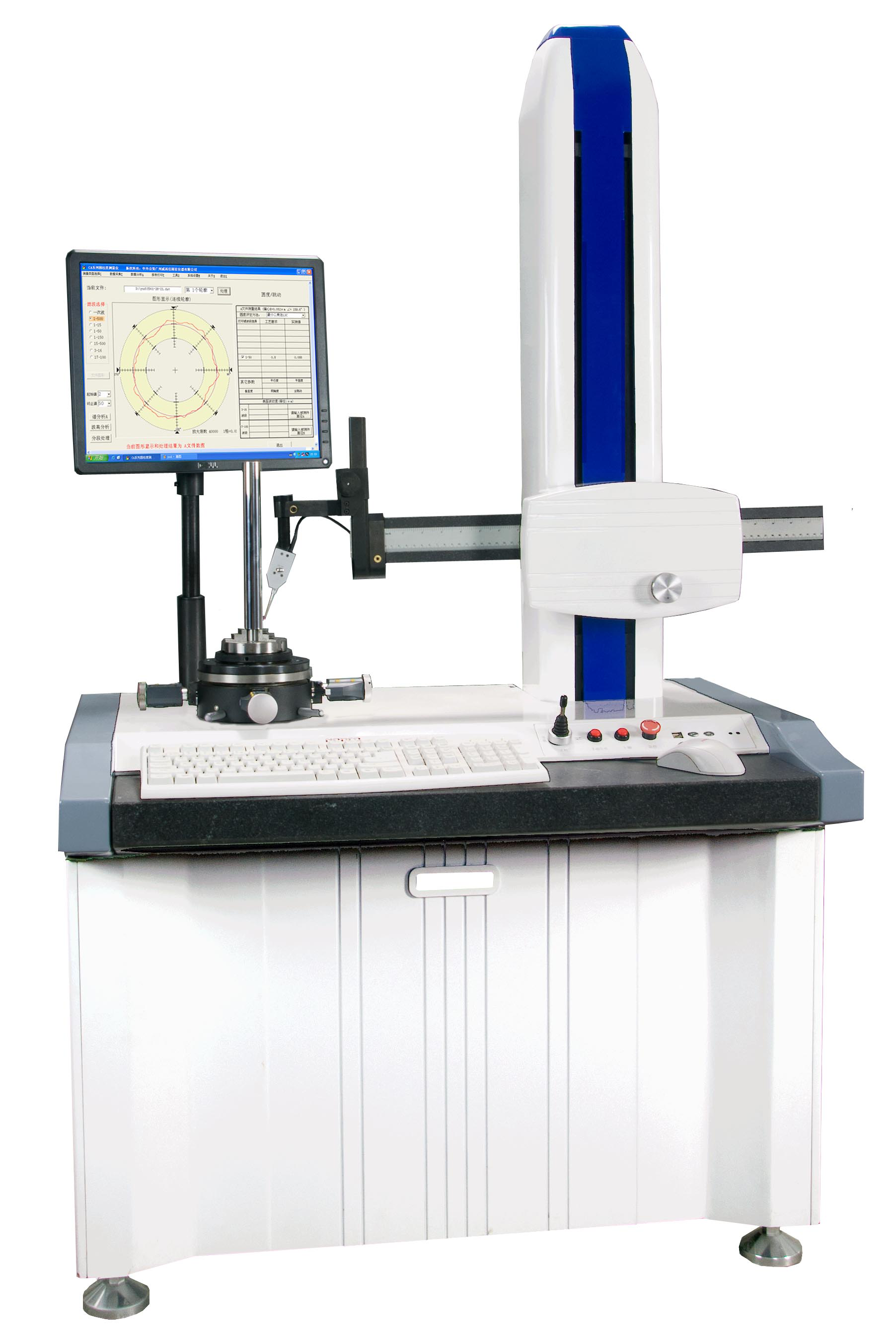

DTP-3000A型圆度仪
一、 通过ISO9001:2000国际质量体系认证；
通过高新技术企业认证；
拥有圆度仪生产许可证；是圆度仪国家标准的起草单位；
通过出口欧盟CE认证；
产品系列化：承载重量：25Kg、50Kg、100Kg、150Kg、250Kg
二、设备名称：
设备名称：圆度仪
三、型号规格：
DTP-3000A型
四、设备技术性能：
1.
主要功能：
可测环形工件的圆度、同轴度、同心度、跳动量、垂直度、平行度、平面度、轴弯曲度、表面波纹度、频谱分析、波高分析等。
圆度评定方式(4种)：最小区域法、最小二乘法、最小外接圆法、最大内切圆
圆度滤波档位：2-500、2-250、2-150、2-50、2-15、3-16、3-17、15-500、15-250、
滤波形式：高斯（ISO标准）、2RC
2.
主要技术参数：
|
测量范围 |
最大直径 |
Ф400mm |
|
最小内径 |
ф5mm |
|
最大高度 |
500mm |
|
主轴精度 |
径向误差 |
±(0.025+5H/10000)μm |
|
轴向误差 |
±(0.02+6X/10000)μm |
|
工作台 |
台面直径 |
Φ220mm |
|
回转直径 |
Φ400mm |
|
承载重量 |
50Kg |
|
调整范围 |
调偏心±2mm ; 调水平±1° |
|
旋转速度 |
0-12转/分 |
|
水平臂 |
水平移动距离 |
150mm |
|
移动速度 |
0.5-6mm/s 或手动 |
|
传感器 |
量程 |
500μm (半径差) |
|
分辨率 |
0.005μm |
|
测针形状 |
φ2mm宝石球测头 |
|
测力 |
1-12g |
|
数据采集 |
进口光栅14400点/周 |
|
放大倍率 |
任意至最大20万倍 |
|
电 源 |
AC 220V±10% 50Hz |
|
气源压力 |
0.45～0.80Mpa (气源质量要求：常规) |
|
气源流量 |
≥0.2 m3/min |
|
环境要求 |
温度：10～30℃；相对湿度：＜85% |
3.测量原理：
采用半径测量法，工件旋转式。旋转轴系采用高精度气浮主轴作为测量基准；电器部分由高级计算机及进口精密圆光栅传感器、精密电感位移传感器组成；进口精密圆光栅传感器、精密电感位移传感器计量角度、径向位移量，保证测量工件的角位移、径向值的精确度；测量软件采用基于中文版Windows操作系统平台的DTP系统测量软件，完成数据采集、数据处理及打印输出等工作。
4.主要配置
机械部分 |
主机仪器架 |
|
大理石工作台面 |
|
气浮主轴系统 |
|
横导轨移动装置 |
|
空气过滤系统 |
调心调平
工作台 |
台面直径Ф220mm、台面高度50mm |
|
调整范围：调偏心±2mm ; 调水平±1° |
|
X方向调节距离0-4mm，调节斜面比 150：3 |
|
Y方向调节距离0-4mm，调节斜面比 150：3 |
|
精密三爪卡盘 |
外尺寸装夹范围：ф1 mm ~~ф100mm |
|
内尺寸装夹范围：ф36mm ~~~ф90 mm |
|
内孔直径：26 mm |
|
包括法兰盘的总高度：55mm |
|
卡盘重量：4.3KG |
|
电器部分 |
电器控制系统 |
|
进口旋转圆光栅编码器 |
|
电感传感器 |
|
工业控制计算机 |
工控主板 NORCO970 |
|
工控底板 NORCO PBP-14P4 |
|
CPU E5500 |
|
金士顿 4G 三代 |
|
硬盘SATA 1TBG |
|
21″普屏液晶 |
|
基于win XP系统下DTP测量软件 |
|
HP彩色喷墨打印机 |
|
标准件 |
标准玻璃半球 |
|
椭圆标准件 |
五、运输收：
卖方负责包装及免费运输。
六.安装、验收：
1、安装与培训：
1.1我公司负责在用户现场对设备行进安装和调试；
1.2在设备安装调试时对买方技术人员进行理论、实际操作及维修等培训，使用户技术人员掌握设备操作，能熟练使用设备进行检定工作，保证设备正常运行并能排除设备的一般故障和特殊保养。.
2、验收：
2.1验收标准：按现行国家检定规程以及合同技术协议为准。
2.2验收项目：核对该设备的供货清单，如有漏项和短缺，我司负责免费补齐。
七.售后服务：
1、质保期：设备安装验收合格之日起24个月内，但不超过发货之日起25个月。
2、质保期内：实行“三包”政策，公司负责为用户免费提供计量测试技术咨询服务。
3、质保期外：我公司提供终身优惠服务和技术支持，设备出现故障需要修理时，所换零件按成本价收取。我司有备品备件库，终身负责为用户以成本价提供备品备件服务。
4、服务响应时间：接到故障请求电话后，5小时内回应，我司通过电话、微信或邮件的方式指导买方排除故障；若故障仍不能排除，将在48小时内派技术人员上门解决问题。
